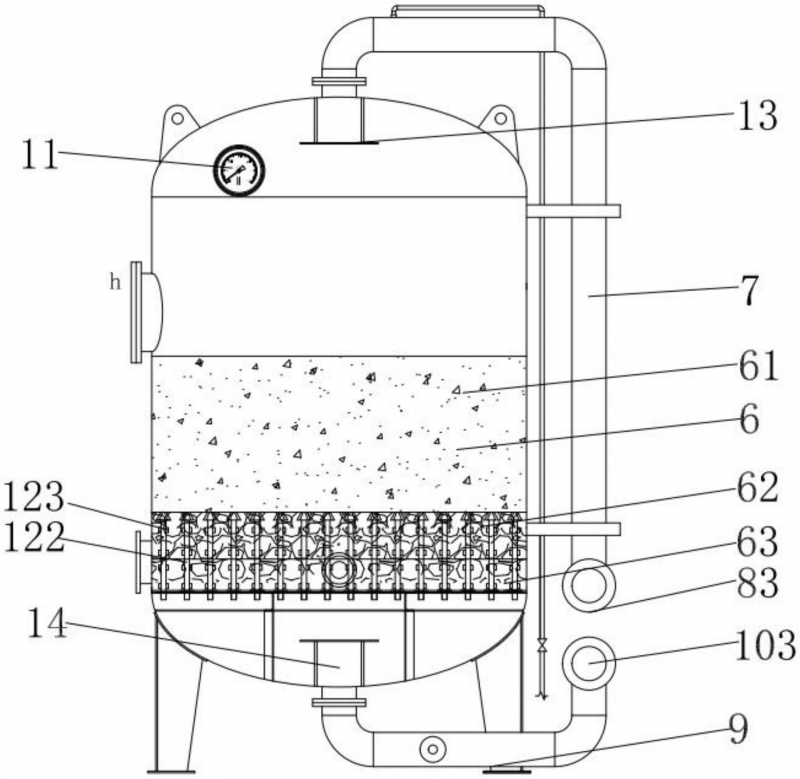

石英砂过滤器内部构造

　　石英砂过滤器是一种常见的过滤设备，主要用于去除水中的悬浮物、颗粒杂质等，其内部构造设计精巧，以确保很好的过滤效果。以下是石英砂过滤器内部构造的详细介绍：
　　一、主要部件
　　‌1.罐体‌：
　　罐体是石英砂过滤器的主体部分，通常由碳钢或不锈钢等材料制成，具有良好的耐压性和耐腐蚀性。
　　罐体内部设计有合理的空间布局，以容纳石英砂滤料和其他必要的部件。
　　‌2.进水口与出水口‌：
　　进水口位于罐体的上部或侧面，用于引入待过滤的水。
　　出水口位于罐体的底部或侧面，用于排出经过过滤后的清水。
　　‌3.石英砂滤料层‌：
　　石英砂滤料层是石英砂过滤器的核心部分，由不同粒径的石英砂组成。
　　滤料层通常分为多层，上层为细砂，下层为粗砂，以形成良好的过滤梯度，提高过滤效率。
　　‌4.承托层‌：
　　承托层位于滤料层的下方，由鹅卵石或大颗粒石英砂等组成。
　　承托层的作用是支撑滤料层，防止滤料在过滤过程中流失，并确保水流均匀分布。
　　‌5.集水系统‌：
　　集水系统位于石英砂过滤器罐体的底部，用于收集经过滤料层过滤后的清水，并将其引导至出水口。
　　集水系统通常包括集水管、集水槽等部件，以确保水流顺畅，避免死角。
　　‌6.反冲洗系统‌：
　　反冲洗系统用于在过滤一段时间后，对滤料层进行反冲洗，以去除滤料上截留的杂质，恢复滤料的过滤能力。
　　反冲洗系统通常包括反冲洗泵、反冲洗管道、反冲洗阀门等部件。
　　二、工作原理与流程
　　‌1.过滤过程‌：
　　待过滤的水从进水口引入罐体，经过滤料层的过滤作用，去除水中的悬浮物、颗粒杂质等。
　　过滤后的清水通过集水系统收集，并从出水口排出。
　　‌2.反冲洗过程‌：
　　当滤料层截留的杂质达到一定程度时，需要启动反冲洗系统进行反冲洗。
　　反冲洗泵将清水从出水口引入罐体，通过反冲洗管道和反冲洗阀门，对滤料层进行反向冲洗。
　　反冲洗过程中，滤料层上的杂质被冲洗下来，并随反冲洗水从排水口排出。

　　石英砂过滤器有着具有良好的过滤性能，能够有效去除水中的悬浮物、颗粒杂质等。内部构造设计精巧，结构简单，易于维护和操作。在运行过程中稳定性好，能够长时间连续工作。适用于各种水质和流量的过滤需求，广泛应用于工业、农业、市政等领域。
