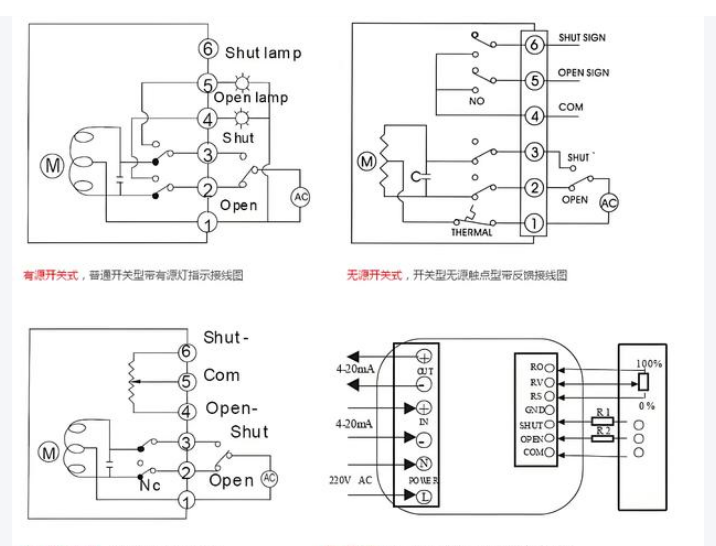

除氟过滤器a阀箱接线图

　　好的，这是一个非常专业的问题。除氟过滤器（通常指离子交换除氟或吸附除氟设备）的“A阀箱”通常指的是控制多路阀（或多阀组）中编号为A的阀门的电控箱。

　　由于不同厂家、不同型号的除氟过滤器其控制逻辑和接线会有所不同，我无法提供您手中特定设备的准确接线图。但是，我可以为您提供一个通用的、典型的A阀箱接线原理、逻辑和解密，帮助您理解其工作原理，并指导您如何找到正确的接线方法。

　　一、核心理解：A阀箱是做什么的？
　　在除氟过滤器除氟过滤系统中，通常会有多个阀门（如A、B、C阀等），通过PLC或时序控制器控制它们的开闭组合，来实现不同的工艺流程，例如：
　　产水/运行：A阀开，B阀关，C阀关...
　　反洗：A阀关，B阀开，C阀开...
　　正洗：A阀开，B阀关，C阀开...
　　再生/浸泡：A阀关，B阀关，C阀关...（另有一套再生泵和阀控制）

　　“A阀箱”就是专门控制这个关键阀门（通常是进水阀或产水阀）的执行机构（通常是电动头或电磁阀）的电气接线盒。

　　二、如何获取和确认您除氟过滤器的确切接线图？
　　这是重要的一步，请务必遵循：
　　联系设备供应商或制造商：这是安全、准确的方法。提供您设备的型号、序列号，向他们索要电气图纸或接线图。
　　查看设备随箱手册：在设备的操作与维护手册中，通常会有完整的电气章节和接线图。
　　查看阀箱盖板内侧：很多制造商会将简化的接线图贴在接线箱的盖板内侧。
　　观察现有接线并标记：如果是在检修，在断电前提下，打开A阀箱和主控柜，仔细观察每条线上是否有线号标签。根据线号去对照主控柜的图纸，可以反推出接线逻辑。（强烈建议先拍照存档！）
　　您需要的除氟过滤器“A阀箱接线图”本质上是该阀门执行器与上级控制器（PLC）之间的接口定义图。核心是理清“动力电源”、“控制命令”和“状态反馈”这三组线路。请务必通过官方渠道获取您特定设备的图纸以确保安全和设备正常运行。
